Массовое обновление семейств, экземпляры которых размещены в проекте, нужно проводить осторожно! Это может разорвать связи с другими экземплярами и нарушить геометрию модели. Перед запуском сохраняйте файл проекта для возможной отмены действия.

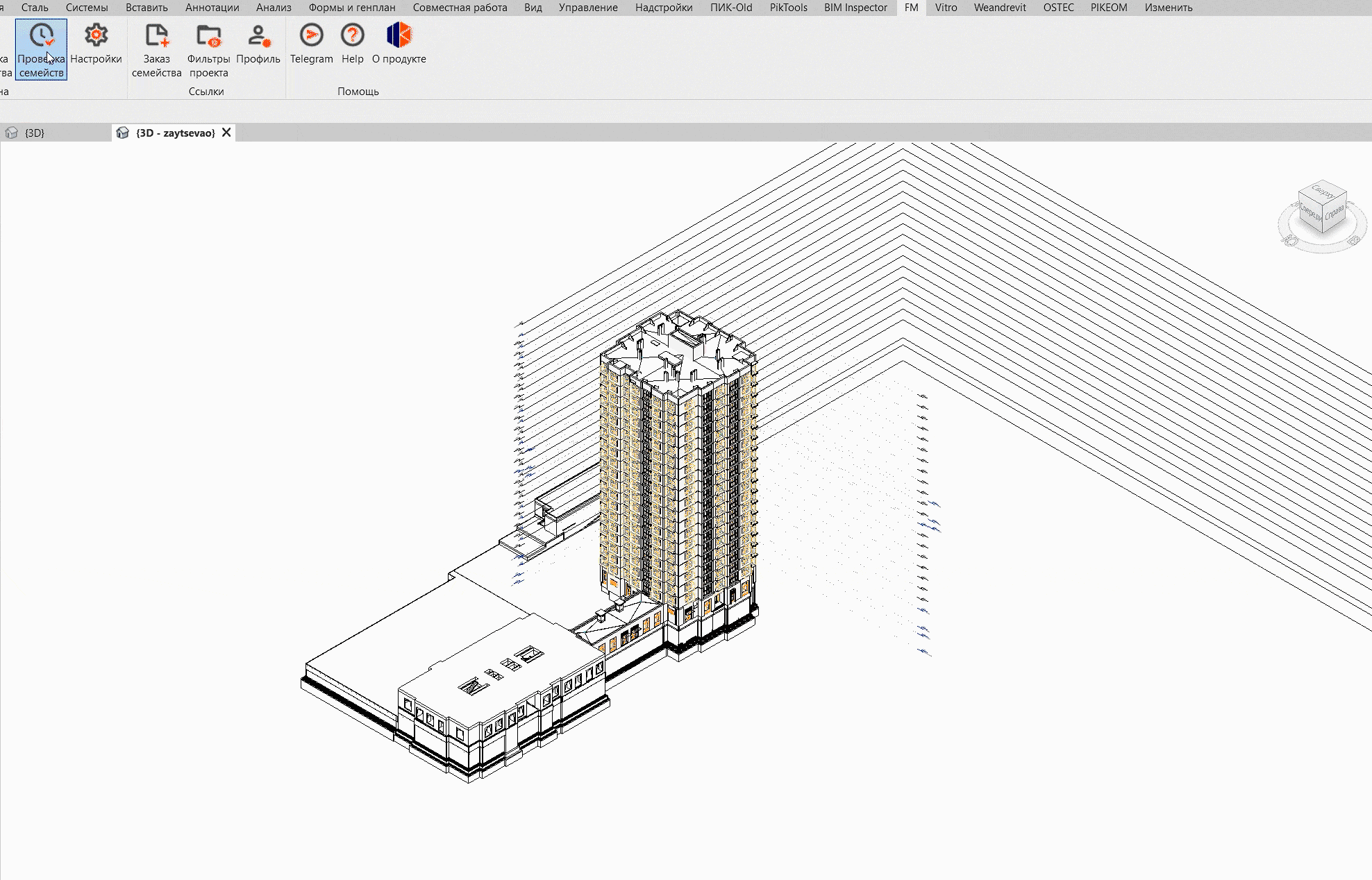

Окно проверки открывается из панели инструментов, либо из ленты Revit / Civil 3D, либо при выборе экземпляров семейств в модели и нажатии кнопки Проверить. В окне можно узнать, какие семейства в текущем проекте не соответствуют Family Manager. При наличии актуальных версий можно массово обновить эти семейства. В Revit такое обновление доступно как в файлах проектов и шаблонов с расширением RVT и RTE соответственно, так и в файлах загружаемых семейств с расширением RFA.
¶ Запуск проверки
- Нажмите Проверить семейства и материалы.

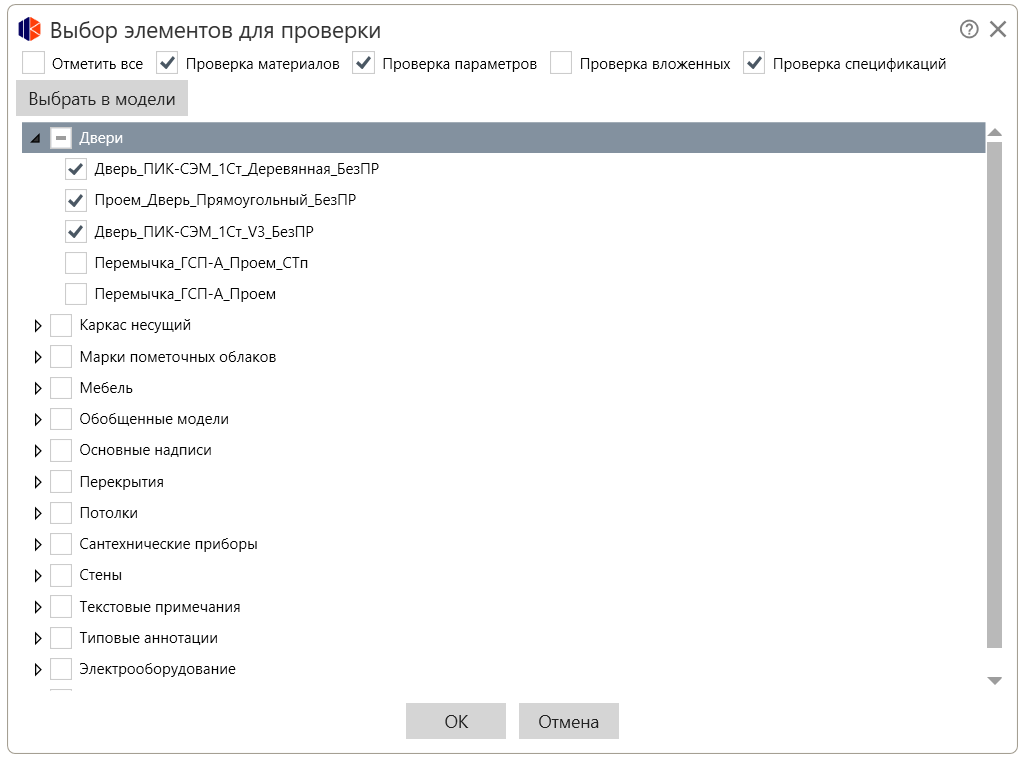

- В открывшемся окне выберите категории или конкретные семейства, актуальность которых вы хотите проверить.
- Отметьте, нужно ли Проверять материалы – проверка актуальности материалов и их параметров в проекте на соответствие из Family Manager.
- Отметьте, нужно ли Проверять спецификации – проверка актуальности спецификаций в проекте на соответствие из актуального шаблона из Family Manager.
- Отметьте, нужно ли Проверять параметры – проверка параметров у семейств в проекте на соответствие заданным требованиям из Family Manager.
- Отметьте, нужно ли Проверять вложенные – проверка на наличие всех общих вложенных семейств в проекте, которые должны присутствовать в родительских семействах из Family Manager.
- Нажмите ОК.
Также можно сначала выбрать экземпляры в модели и затем нажать Проверить внизу каталога семейств.
После проверки элементов в проекте результаты будут отображены в таблице. Сверху таблицы выбираются элементы (Семейства, Материалы, Спецификации), результаты проверки которых необходимо посмотреть. У каждого элемента есть свой список быстрых фильтров для удобства (напр. Ошибки, Все хорошо). Некоторые столбцы поддерживают фильтрацию и сортировку.
Значения, выделенные синим – гиперссылки. Например: FMID в проверке семейств переводит в карточку версии семейства в веб-приложении, а столбец ЭКЗ (экземпляры) открывает окно со списком id элементов для их выбора в проекте. В столбце ИЗМ (изменения) открывается окно с историей изменений элемента, начиная с той версии, которая загружена сейчас в проект, заканчивая актуальной.
Результаты проверки элементов выводятся в столбце Ошибки и результаты. (см. след. раздел)
¶ Возможные ошибки семейств и материалов
Если при обновлении возникли вопросы, см. разделы
- Вставка семейств#Особенности обновления семейств
- Вставка семейств#Ошибки и предупреждения при загрузке в проект
- Каталог материалов#Ошибки и предупреждения при загрузке в проект
- Каталог шаблонов#Обновление спецификаций в проекте
При проверке элементов в проекте результаты проверки выводятся в столбец Ошибки и результаты
¶ Ошибки семейств
- Параметр FMId отсутствует или не имеет значения
- Семейство с таким FMId не соответствует проекту или не найдено в Family Manager
- Для одного FMId обнаружены семейства разных категорий
- Для одного FMId обнаружены разные семейства
- Версия семейства имеет статус Запрещён
- Версия семейства имеет статус Устарела
- Версия семейства имеет статус На проверке
- Версия семейства имеет статус Запрещён, Устарел или На проверке, но допустимых версий нет. Замените семейство вручную на другое или обратитесь в поддержку
- Не удалось получить информацию о текущей версии семейства. Повторите попытку или обратитесь в поддержку
- При чтении параметра FMId произошла ошибка. Возможно данное семейство не имеет типоразмера
- Ошибки в проверке параметров семейства на соответствие требованиям из Family Manager
¶ Ошибки материалов
- Дублирование материала, определённого из библиотеки Family Manager
- Материал в статусе Запрещён
- Материал с таким именем или кодом не найден в библиотеке Family Manager
- Имя материала не совпадает с именем в библиотеке Family Manager
- Код материала не совпадает с именем в библиотеке Family Manager
- Ошибки в проверке параметров материала на соответствие требованиям из Family Manager
¶ Ошибки спецификаций
- Версия спецификации имеет статус Устарел. Необходимо обновить спецификацию
- Нарушен порядок видимых полей спецификации
- Фильтры спецификации не соответствуют Family Manager
- Форматирование полей спецификации не соответствует Family Manager
- Отсутствуют поля спецификации <перечисление имен полей>
- Поля спецификации <перечисление имен полей> не найдены в Family Manager
- Сортировка/группировка спецификации не соответствует Family Manager
- Спецификация не соответствует текущему шаблону проекта
- Спецификация не найдена в библиотеке Family Manager
¶ Заполнение параметра FMid для модели в контексте
Для заполнения параметра FMid у модели в контексте необходимо:
- Открыть окно проверки - Проверить семейства и материалы.
- Выбрать Модель в контексте в окне выбора категории семейства.
- В появившемся окне выбрать те семейства, у которых необходимо заполнить параметр FMid.
- Нажать Выполнить обновление отмеченных семейств.
Правила определения FMid в проекте у модели в контексте:
- Проекту должна соответствовать только одна Модель в контексте с учетом фильтров проекта.
- Название семейства модели в контексте должно содержать *Модель в контексте* , где * - любое количество любых символов.
- У параметра проекта FMid должна быть выбрана та категория семейства, которая соответствует категории модели в контексте (Обобщенные модели, Оборудование т.д.).
